主机配套油气分离器
油气分离器

油气分离器

品牌：

滤清器类型：油气分离器
超曼件号：SMBS212、SMXL314、SMDS313、SMBS318、SMMA716、SMMA720、SMBL723……
其它品牌件号：SMBS212、SMXL314、SMDS313、SMBS318、SMMA716、SMMA720、SMBL723……
适用空压机型号：SMBS212、SMXL314、SMDS313、SMBS318、SMMA716、SMMA720、SMBL723……
适用空压机品牌：油气分离器
产品规格：SMBS212、SMXL314、SMDS313、SMBS318、SMMA716、SMMA720、SMBL723……
分享到：
产品详情 / Details：

 标准油分选型

       在标准工况0.7MPa排气压力下，新油分压降大约在0.1-0.25bar之间，残油率可以控制在1-3ppm之间，油分的寿命大约在4000小时左右，油分的寿命取决于很多因素：油分的设计、常规维护、环境清洁度、工作温度、油品与空滤及油滤的质量。

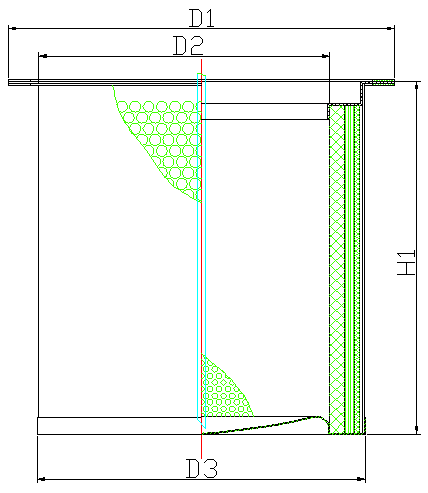

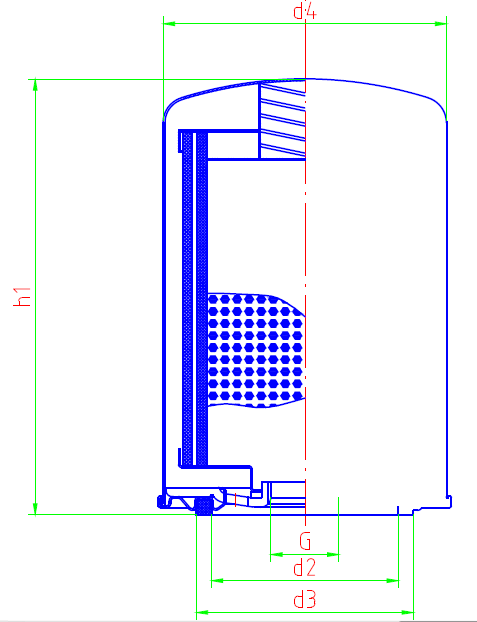

                                    （ 外置油分尺寸示意图 ）                                        （内置油分尺寸示意图）

  • 外置式油分选型表（可根据客户要求定制）

 下表列出了超曼的部分标准产品，基于0.7MPa工作压力。

产品型号 额定流量 口径 壳体直径 O-外径 O-内径 高度
M³/min G（mm） d4(mm) d3(mm) d2(mm) H（mm）
SMWZ712 1 M22*1.5 76 71 62 127
SMWZ921 2 M24*1.5 93 71 62 212
SMWZ117 3 M39*1.5 135 111 100 177
SMWZ126 4 M39*1.5 108 104 93 260
SMWZ130 5.5 M39*1.5 135 111 100 302
SMWZ130Z 5.5 M39*1.5 135 111 100 302



  •  内置式油气分离器 （可根据客户要求定制）

下表列出了超曼的部分标准产品，基于0.7MPa工作压力。

产品型号 额定流量 外形尺寸（mm）
M³/min D1 D2 D3 H1
SMBS212 1.2 120 45 90 120
SMXL314 1.5 135 45 80 140
SMDS313 1.8 135 65 110 135
SMBS318 2.6 135 65 110 200
SMMA716 3.5 170 75 135 160
SMMA720 4.5 170 75 135 200
SMBL723 5.2 170 75 135 230
SMMA023 6.5 200 109 170 230
SMMA030 9.5 200 109 170 305
SMKS730 12 273 155 215 305
SMMA925 14.6 296 190 275 250
SMMA230 15 328 190 275 305
SMKB835 16 285 157 215 350
SMMA530 16.5 355 220 300 305
SMMA540 22 355 220 300 400
SMBS545 25.5 355 220 300 450
SMMA550 28 355 220 300 500
SMMA554 30 355 220 300 540
SMSN335 31 430 265 350 350
SMMA560 34 355 220 300 600
SMFS570 39.5 355 220 295 700
SMMA355 41 430 265 350 550
SMMA060 45.4 500 315 400 600
SMER070 50 500 315 400 700
SMKS582 63 650 430 530 820



  • 深度分离低压油分系列选型表（可根据客户要求定制）
产品型号 电机功率 处理量 排气压力 产品尺寸
KW M³/min Mpa 法兰 底部直径 高度
SMMA530D 22 6.5 0.25~0.3 355 300 305
SMMA540D 37 10.5 0.25~0.3 355 300 400
SMMA560D 55 17.5 0.25~0.3 355 300 600
SMER368D 90 25.5 0.25~0.3 435 400 680
SMER585D 132 46 0.25~0.3 650 530 850
SMMA030D  30 6.5 0.4~0.5 200 170 305
SMMA530D 45 10.7 0.4~0.5 355 300 305
SMMA550D 75 17.5 0.4~0.5 355 300 500
SMMA560D 90 22.7 0.4~0.5 355 300 600
SMMA355D 110 25.5 0.4~0.5 430 350 550
SMBS360D 132 30 0.4~0.5 435 400 600
SMBS370D 160 40 0.4~0.5 435 400 700
SMBD080D 250 55 0.4~0.5 600 530

80

注： 我司可根据客户现有油气桶对应选型低压产品，详细情况请与我司技术部沟通！
